Harmonic Reducer: Deep-Dive Guide for High Precision Motion Systems

Enrbetsprinciper och prestenndendreng för harmonisk (stamvåg) reduktion

Hur stamvågmekanismen genererar höga förhållanden i ett kompakt paket

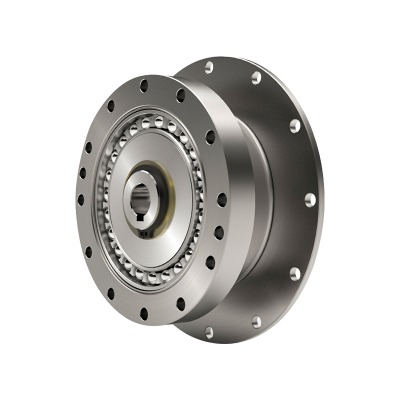

A harmonisk reducerare —Foft kallas en stamvågväxellåda - använder en flexibel kopp (flexsplin), en styv ring med inre tänder och en elliptisk våggenerator för att uppnå reduktionsförhållanden som är ovanligt höga för enhetens storlek och massa. När våggeneratorn deformeras koppen, är det bara två lobar i flexplinen som engagerar ringen på något ögonblick, och eftersom flexplinen har något färre tänder än ringen, avancerar varje rotation av våggeneratorn engagemang med en tandräkningsskillnad, vilket ger stor reduktion. Denna geometri koncentrerar kontakten i rörliga zoner, som sprider slitage över många tänder och bidrar till slät meshing. Resultatet är ett ställdonstadium som levererar exceptionell positioneringsprecision med lågt bakslag, utmärkt vridstyvhet och repeterbar rörelse även under omvänd belastningar.

Varför motreaktion är i sig låg och hur det gynnar precisionsrörelse

I konventionella växelståg uppstår motreaktion från avstånd mellan styva tänder. I en töjningsvågreducerare ger elastisk deformation och omkretsstand wrap en nästan förbelastad kontakt som dramatiskt minimerar fritt spel. För applikationer som kräver arc-minut- eller sub-bågs-minut repeterbarhet-till exempel kamera-gimbaler, halvledarhantering eller kirurgisk robotik-blir denna egenskap en avgörande fördel. En Precision Harmonic Reducer Låg Glapp Konfiguration hjälper till att hålla position mot vridmomentstörningar och mikro-vibrationer som annars skulle ackumuleras som konturfel, vilket gör att kontrollslingan kan använda högre vinster utan spännande svängningar.

Effektivitet, styvhet och livscykelöverväganden

Effektivitet beror på förhållande, smörjning och belastning; Typiska värden är konkurrenskraftiga med kompakta planetstadier vid måttliga förhållanden, även om mycket höga förhållanden kan visa något mer interna flexförluster. Axiell och radiell styvhet formas av lager och höljesgeometri, medan vridstyvhet återspeglar den flexpliniga väggtjockleken och tandengagemanget. Livscykeln är starkt bunden till korrekt smörjning och temperaturhantering; Elastiskt stressade flexkomponenter kan köras i många tusentals timmar om de körs inuti specificerade vridmoment- och hastighetshöljen. Formgivare bör överväga tullcykler med ofta start-stopp och vända rörelse, eftersom töjningsfältet i flexpline roterar med våggeneratorn och måste hållas under trötthetsgränser.

Där harmoniska reducerare lyser - och där andra alternativ kan passa

Harmoniska reducerare utmärker sig när du behöver kompakt storlek, höga förhållanden i ett steg, låg massa, mycket låg motreaktion och konsekvent noggrannhet över livslängden. De är en naturlig passform för artikulerade leder, pan-lutande huvuden, precisionsindexering och samarbetsrobothandleder. Om applikationen involverar kontinuerlig höghastighetsrotation med tunga chockbelastningar eller kräver extremt höga ingångshastigheter, kan designers koppla ihop reduceraren med ett uppströmsbältessteg eller överväga alternativa arkitekturer. I majoriteten av medelhastighet, högprecisionsuppgifter, ger stamvågsmetoden bäst i klassens volymetrisk effektivitet och noggrannhet per kilo.

Från belastning till förhållande: en praktisk guide till beräkning av harmonisk reduceringsmoment

Översätta kraven i verkliga världen till mekaniska siffror

En robust storleksprocess börjar med att kartlägga alla yttre moment: Statisk tyngdkraftsmoment från nyttolasten och länken, dynamiskt accelerationsmoment från önskade rörelseprofiler, friktion och tätningsmoment och störningsmoment som kabeldrag. Lägg till säkerhetsfaktorer för osäkerhet och inkluderar arbetscykel. Kärnmålet är att säkerställa att reduceraren kan överföra topp- och RMS -vridmoment utan överdriven uppvärmning eller trötthet. Förhållandet väljs sedan för att hålla servomotorn att fungera i en gynnsam hastighet - torig region medan man uppfyller upplösningsmålen. Eftersom harmoniska reducerare erbjuder mycket höga enstegsförhållanden kan du ofta välja en mindre motor utan att kompromissa med noggrannhet, förutsatt att reducerarens tillåtna ingångshastighet respekteras.

Steg-för-steg arbetsflöde med exempelekvationer

• Beräkna tyngdkraften: T _g = m · g · l · cos (θ) om fogaxeln i värsta fall.
• Beräkna accelerationsmoment: T _a = J · a med J som återspeglas tröghet och α som vinkelacceleration.
• Summa externa vridmoment och tillsätt marginal: T _req = (T _g T _a T _f ) · Sf .
• Välj förhållande så att motorhastighet och vridmoment faller i sin söta fläck och verifiera reducerarens ingångshastighetsgräns.
• Kontrollera torsionsstyvhet mot positionering och avveckling av tidsmål.

Illustrativ storlek på stillbild

Tänk på en handledsfog med ett 2,5 kg verktyg vid en 0,25 m radie, som är inriktad på 300 °/s med snabba vändningar. Tyngdkraften är i värsta fall ungefär 2,5 · 9,81 · 0,25 ≈ 6,13 N · m. Anta att acceleration lägger till 3,5 n · m och friktion ytterligare 0,4 n · m. Med en säkerhetsfaktor på 1,6 blir det nödvändiga utgångsmomentet (6.13 3,5 0,4) · 1,6 ≈ 16,7 N · m. Välj ett förhållande som låter motorn leverera detta efter reduktion samtidigt som du håller inmatningshastigheten under gränserna och säkerställer att återspegling är hanterbar för kontroll. Slutligen, verifiera kontinuerligt vridmoment vid fogens RMS -plikt så att termiska gränser respekteras över uppdragsprofilen.

Exempel parametertabell

Ovanstående arbetsflöde förkroppsligar andan harmonisk reducerare momentberäkning : kvantifiera, marginal, verifiera termiskt beteende och iterera förhållandet tills ställdonet träffar hastighet, styvhet och noggrannhetsmål utan stora komponenter.

Designar en harmonisk reducerare för robotarm i industriella celler

Kartlägga gemensamma krav över den kinematiska kedjan

En arm med flera axlar har vanligtvis minskande vridmomentkrav från bas till handled; Noggrannhetskraven ökar emellertid ofta mot sluteffektorn. När du väljer en harmonisk reducerare för robotarm Logar kan basen gynna högre vridmoment och styvhet för positionsstabilitet under långa länkar, medan handleden kräver minimal motreaktion och låg massa för smidighet. Reducerarens kompakta axiella dimension hjälper till att hålla armens massa centrum nära varje axel, minska nödvändig mot-vridmoment och förbättra energieffektiviteten över pliktcykler med ofta startar och stopp.

Kontrollöverväganden: Tröghetsmatchning och efterlevnad

Eftersom reducerarförhållandet multiplicerar motormomentet och delar hastigheten ökar det också reflekterad lasttröghet med kvadratet på förhållandet sett av motorn. Att slå en balans mellan högt förhållande för upplösning och blygsam förhållande för kontrollerbarhet är viktigt. Överdriven reflekterad tröghet kan tvinga konservativa kontrollvinster och förlänga avvecklingstiden. Reducerens vridningsöverensstämmelse bör tas med i servomodellen; För lite styvhet kan koppla ihop med belastningströghet och skapa lätt dämpade lägen, medan en styvare konfiguration stöder högre bandbredd och skarpare vägspårning utan överskott.

Miljömässiga och tillförlitlighetsfaktorer

Industriella celler utsätter lederna för temperatursvängningar, damm och tillfälliga effekter. Välj tätning och smörjning kompatibel med miljö- och underhållsplanerna. Om armen upplever ofta ändringar av verktyget, överväg ytterligare säkerhetsmarginal för övergående vridmoment under dockning. För vertikala axlar som måste hålla belastning under kraftförlust, integrera en broms eller välj en reducerare med låg inre bakdrivbarhet för att begränsa fallavståndet medan bromsen ingriper.

Arm gemensam betoning jämförelse

Välj en Kompakt harmonisk reducerare för Cobot Fogar

Mänsklig säkerhet och behovet av lätta överföringar

Samarbetsrobotar delar arbetsytor med människor och prioriterar därmed smidig, i sig säker dynamik. En Kompakt harmonisk reducerare för Cobot levererar hög reduktion i ett litet kuvert och hjälper lätta armar som begränsar tröghet och påverkar energi. Den smidiga, nästan nollglasögonengagemanget stöder högupplösta vridmomentberäkning för kollisionsdetektering, medan kompakthet gör att ställdon kan takas i smala länkprofiler som är lättare att skydda och runda för säkerhet.

Backdrivbarhet och kraftkontroll

Cobots drar nytta av leder som kan bakdrivas med rimligt vridmoment så att systemet kan upptäcka och svara på oväntad kontakt. Harmoniska reducerare varierar i uppenbar bakdrivbarhet beroende på förhållande och tätningsfriktion; Att välja måttliga förhållanden och optimerad smörjning hjälper. Eftersom kuller ofta körs med lägre hastigheter med ofta mänsklig interaktion, termisk utrymme och kontinuerligt vridmoment - inte bara topp - skulle verifieras. Låga kuggmotorer i kombination med reducerare som minimerar station förbättrar kontrollen av små krafter, vilket möjliggör kompatibel montering och handledande lägen.

Nyttolast, arbetsyta och arbetscykler

Medan samarbetsvetning kan vara blygsamma, kan långa räckvidd och utökade horisontella poser fortfarande generera meningsfullt tyngdkraft. Reduceraren måste vara dimensionerad för värsta fall medan man redovisar säkerhetsfunktioner som kraft och kraftbegränsning som kan dera maximala tillåtna hastigheter. Formgivare bör modellera gemensamma uppgifter - i aven plockning, maskin tenderar, lätt skruvdrivande - för att bestämma det verkliga RMS -vridmomentet och se till att reducerarens termiska klassificering inte överskrids under kontinuerlig samarbetsdrift.

Cobot-fokuserade överväganden kontra allmänna industriella armar

Beslutsram: Harmonic Reducer vs Planet- Gearbox

Jämförelse av arkitekturer över de mätvärden som betyder något

Både stamvåg och planetöverföringar kan leverera höga förhållanden och vridmomentdensitet, men deras beteenden skiljer sig åt på sätt som påverkar applikationens lämplighet. Harmoniska enheter betonar ultra-låg bakslag, kompakt axiell längd och höga enstegsförhållanden, vilket gör dem utmärkta för precisionsfogar och kompakta handleder. Planetsteg erbjuder vanligtvis högre ingångshastighetsförmåga, stark chockmotstånd och mycket god effektivitet vid måttliga förhållanden, vilket kan vara attraktivt för kontinuerliga rotationsaxlar och krafttäta spindlar. Vid utvärdering Harmonic Reducer vs Planetary Gearbox Alternativ, väger bakslagsstabilitet över livet, vridstyvhet, brus, smörjintervall och det termiska fotavtrycket i din arbetscykel.

Sida vid sida jämförelse

Att välja med avsikt, inte vana

Om din KPI är repeterbar noggrannhet med minimal efterlevnad, a Precision Harmonic Reducer Low Backlash Konfiguration erbjuder tydliga fördelar. Om din KPI är kontinuerlig höghastighetsrotation och motståndskraft mot repetitiva chocker, kan ett planetstadium vara enklare. Många system blandar båda: harmoniska vid handleden för noggrannhet och planetary vid tidigare axlar för kraftgenomströmning. Börja från mätbara krav, inte äldre val.

Att sätta ihop allt: urval, integration och livslängd

En praktisk checklista för val av första pass

• Definiera utgångsmoment: Peak och RMS, inklusive säkerhetsfaktorer.
• Ställ in noggrannhetsmål: Tillåtet motreaktion, vridningsstyvhet, repeterbarhet.
• Välj förhållande via beräkning av harmonisk reduceringsmoment och motormatchning.
• Verifiera inmatningshastighetsgränser, tillåtna överhungbelastningar och livslängd.
• Bekräfta termisk stigning vid arbetscykeln; Planera värmebanor och montering.
• Bedöma backdrivbarhet och efterlevnad för kraftkontrollerade uppgifter i en kompakt harmonisk reducerare för COBOT eller a harmonisk reducerare för robotarm .

Integreringsanteckningar som skyddar noggrannhet

Monteringsytor måste vara platta och samaxiella; Till och med små felanpassningar kan förorsakas lager och förvränga flexpline, förnedrande liv. Använd rekommenderade bultmoment och sekvensmönster. Undvik att överföra yttre chock genom bostäderna genom att avkoppla fixturer där det är möjligt. För kabelhantering, ruttflexsektioner för att minimera tillagda friktionsmoment som skulle maskera känsliga trösklar för kollisionsdetektering.

Underhållspraxis som håller motreaktionen låg över tid

Använd de angivna smörjmedel och påfyllningsintervall; Överdriven eller inkompatibelt fett kan höja temperaturen och minska effektiviteten. Spårtemperatur under långa cykler; Om bostaden går varmare än väntat, besök antaganden om tullcykel, omgivande luftflöde eller val av förhållanden. Mät regelbundet statisk styvhet och positioneringsfel på en testfixtur; Stigande efterlevnad kan varna för slitage innan det påverkar produktionskvaliteten.

Integration gör och inte sammanfattar sammanfattningen
