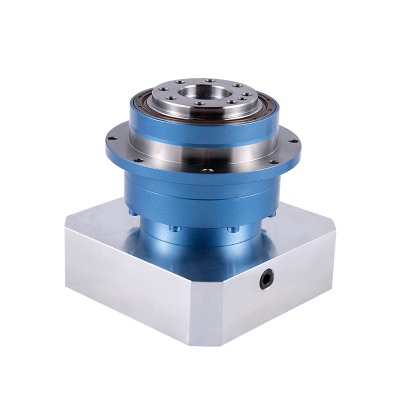

Lågt glapp Högprecisionsmoment AHB Planetväxellåda Reducerare
Planetär reducering
Funktioner hos planetreducerare 1. Tyst: Använd spiralformade kugghjul för att upp...
Se DetaljerI den dynamiska världen av industriell automatisering och robotik beror ofta ett systemes effektivitet och tillförlitlighet på dess kärnkomponenter. De Planetar i hög vridmoment står som ett sådant kritiskt element, viktigt för att leverera kraft och precision i en kompakt form. Den här guiden är utformad för att avmystifiera urvalsprocessen, vilket hjälper dig att navigera de viktigaste faktorerna och tekniska specifikationerna för att välja den perfekta växellådan för dina specifika behov. Vi kommer att täcka de grundläggande principerna för dessa växellådor, fördjupa sig i kritiska tekniska parametrar, utforska specifika applikationsscenarier för servomotorer och robotik och slutligen diskutera när en anpassad lösning är den bästa vägen framåt.
En planetväxellåda, även känd som en epicyklisk växellåda, är ett sofistikerat växelsystem som använder ett unikt arrangemang av växlar för att uppnå höga reduktionsförhållanden och utmärkt vridmomentöverföring. Systemet består av en central solväxel, flera planetväxlar som kretsar kring solväxeln och en ringväxel med inre tänder som omsluter hela enheten. Denna konfiguration jämförs ofta med vårt solsystem, med solväxeln i mitten och planeten växlar som kretsar runt den. Denna design gör det möjligt att dela belastningen mellan flera planetväxlar, vilket avsevärt ökar vridmomentkapaciteten och förbättrar systemets totala effektivitet jämfört med traditionella parallella axlar. Den kompakta storleken på en planetväxellåda, i kombination med dess förmåga att hantera enormt vridmoment, gör det till ett föredraget val i ett brett spektrum av industriella applikationer. Medan en planetväxellåda med en steg ger ett betydande reduktionsförhållande, kan flera steg staplas för att uppnå ännu högre förhållanden, en vanlig praxis för applikationer som kräver mycket låg utgångshastigheter och mycket högt vridmoment.
Termin Planetar i hög vridmoment är inte bara en marknadsföringsfras; Den definierar en kritisk prestandaegenskap. Högt vridmoment är rotationsekvivalenten för linjär kraft. I en växellåda tillåter det systemet att överföra en stor mängd kraft från en höghastighets, låg vridmotor till en låg hastighet, hög vridmoment. Detta är avgörande för applikationer som involverar rörliga tunga belastningar, övervinner betydande motstånd eller uppnår snabb acceleration och retardation. För en Hög vridmomentplanetär växellåda för servomotor , Denna kapacitet översätts direkt till förbättrad maskinprestanda. Till exempel, i en robotarm, måste växellådan tillhandahålla tillräckligt med vridmoment för att lyfta tunga föremål och bibehålla position mot tyngdkraften utan överdriven motorström. Utan en växellåda med hög vridmoment skulle motorn vara benägen att överhettas och för tidigt fel. Den kompakta storleken på dessa växellådor, i kombination med deras exceptionella effektdensitet, innebär att ingenjörer kan utforma mindre, lättare och effektivare maskiner utan att kompromissa med styrka och tillförlitlighet. Betydelsen av högt vridmoment kan inte överskattas; Det är den grundläggande parametern som säkerställer att ett system kan utföra sin avsedda funktion under de mest krävande förhållandena.
Återfall är en kritisk faktor i utförandet av en planetväxellåda, särskilt i precisionsapplikationer. Det definieras som den lilla mängden rotationsspel eller clearance mellan växtarna. Medan en del motreaktion är inneboende i alla växelsystem, kan överdrivet motreaktion leda till betydande problem. På en Lågt bakslag med hög vridmomentplanetär växellåda , Tillverkningstoleranserna är extremt snäva för att minimera detta spel. Konsekvenserna av högt bakslag inkluderar felaktig positionering, vibrationer under drift och för tidigt slitage på växtarna. För applikationer som CNC -bearbetning, medicinsk utrustning och automatiserade guidade fordon (AGV) är varje grad av rotationsnoggrannhet avgörande. En växellåda med låg motreaktion säkerställer smidig, repeterbar rörelse, vilket är avgörande för att upprätthålla tillverkningsprocessens integritet eller precisionen i en robotrörelse. För att uppnå lågt bakslag använder tillverkare ofta specialiserade växellektionstekniker, precisionslager och avancerade monteringsprocesser. För en potentiell köpare är att förstå vikten av lågt bakslag nyckeln till att differentiera en högkvalitativ, högpresterande växellåda från en lägre modell.
Vridmoment är den enskilt viktigaste specifikationen för en planetväxellåda. Det dikterar mängden rotationskraft som växellådan kan producera. När du väljer en växellåda måste du överväga två primära vridmomentvärden: nominellt vridmoment och toppmoment. Det nominella vridmomentet är det kontinuerliga vridmomentet som växellådan kan överföra under hela sin livslängd utan att överhettas eller misslyckas. Detta värde används för att dimensionera växellådan för normala driftsförhållanden. Toppmomentet är å andra sidan det maximala vridmomentet som växellådan kan hantera under en kort varaktighet, vanligtvis under acceleration, retardation eller chockbelastningar. Att inte redogöra för toppmoment kan leda till katastrofalt fel. Det är också viktigt att överväga de axiella och radiella belastningarna som utgångsaxeln kan hantera, eftersom dessa krafter kan påverka livslängden på lagren och växlarna. En växellåda med hög belastningskapacitet kan bättre tåla spänningarna från tunga eller utskjutna laster. Här är en enkel jämförelse av vridmomenttyper:
| Momenttyp | Beskrivning | Applikationsexempel |
| Nominell vridmoment | Det kontinuerliga vridmomentet som växellådan kan hantera på obestämd tid under normala driftsförhållanden. | Konstanthastighets transportband. |
| Toppmoment | Det maximala vridmomentet som växellådan kan tåla för korta, intermittenta perioder. | Starta och stoppa en tung belastning. |
| Vridningsstyvhet | Växellådans motstånd mot deformation under en vridningsbelastning. En styvare växellåda upprätthåller bättre positionsnoggrannhet. | Precision Robotic arm leder. |
Växelförhållandet är förhållandet mellan ingångshastigheten och utgångshastigheten. Det är en grundläggande parameter som direkt påverkar hela systemets prestanda. Ett högre växelförhållande kommer att resultera i en lägre utgångshastighet men ett proportionellt högre utgångsmoment. Till exempel kommer en växellåda med ett 10: 1 -förhållande att minska ingångshastigheten med en faktor 10 och öka vridmomentet med en faktor 10 (minus effektivitetsförluster). Att välja rätt förhållande är en avgörande avvägning. Om din applikation kräver hög hastighet behöver du ett lägre växelförhållande, vilket i sin tur betyder mindre momentmultiplikation. Omvänt, om du behöver flytta en mycket tung belastning, kommer du att kräva ett högt växelförhållande för att ge det nödvändiga vridmomentet, men detta kommer att begränsa din maximala hastighet. Urvalsprocessen bör börja med en analys av din applikations hastighets- och vridmomentkrav. Baserat på dessa behov kan du sedan beräkna det nödvändiga växelförhållandet. Det är också viktigt att överväga antalet steg i växellådan. En växellåda med en steg är enklare och effektivare, men en växellåda med flera steg kan uppnå mycket högre förhållanden i ett kompakt utrymme. Valet mellan en enstaka eller flerstegsdesign beror på applikationens specifika krav för hastighet, vridmoment och fotavtryck.
Den fysiska integrationen av växellådan i din maskin är lika viktig som dess tekniska specifikationer. Växellådans dimensioner och monteringskonfiguration måste vara kompatibla med din motor och det tillgängliga utrymmet. Tillverkarna erbjuder olika monteringsalternativ, inklusive flänsfästen, axelfästen och fotfästen. Det är avgörande att bekräfta att växellådans utgångsfläns matchar din motorns dimensioner och bultmönster för att säkerställa en säker och styv anslutning. Växellådans ingångsaxel måste också vara kompatibel med motorns axel. En felaktig anslutning kan leda till vibrationer, felinställning och för tidigt slitage. Dessutom måste du ta hänsyn till vikten och storleken på växellådan, särskilt i applikationer där vikt är ett problem, till exempel inom flyg- eller bärbar utrustning. Medan många växellådor följer standardiserade dimensioner, kan vissa applikationer kräva specialmaskiner eller adaptrar för att säkerställa perfekt passform. Se alltid till tillverkarens tekniska ritningar och specifikationer innan du gör ett köp. Rätt fysisk passform säkerställer inte bara en smidig monteringsprocess utan också den långsiktiga tillförlitligheten och stabiliteten i hela ditt drivsystem.
Servomotorer används ofta i industriell automatisering på grund av deras förmåga att ge exakt kontroll över hastighet, position och vridmoment. Men de arbetar vanligtvis med höga hastigheter och lågt vridmoment. Det är här a Hög vridmomentplanetär växellåda för servomotor blir nödvändig. Genom att para servomotorn med en växellåda kan du uppnå en lägre utgångshastighet och ett betydligt högre vridmoment, vilket gör att motorn kan köra större och tyngre belastningar. Denna kombination är vanligt i ett brett spektrum av industrier. Till exempel i förpackningsmaskiner tillåter växellådan servomotorn att snabbt och exakt placera produkter på ett transportband. I tryckutrustning säkerställer det konsekvent och exakt pappersmatning. I automatiserade monteringslinjer tillhandahåller den den kraft som behövs för att dra åt skruvarna eller pressa komponenterna på plats med hög noggrannhet. Växellådan fungerar också som en reducerare, vilket gör att motorn kan köra i sitt optimala, höghastighetsområde, där den är mest effektiv och producerar minst värme. Den låga motreaktionen i en precisionsplanetär växellåda är särskilt fördelaktig i dessa applikationer, eftersom det säkerställer att servomotorns höga precision inte går förlorad under kraftöverföring.
Robotik representerar en av de mest krävande applikationerna för planetära växellådor. Robotfogar kräver komponenter som inte bara är kraftfulla utan också lätta och kompakta för att minimera armens totala massa. Den höga effektdensiteten för en planetar i hög vridmoment för robotik gör det till det perfekta valet. Konstruktionen gör det möjligt för växellådan att hantera enorma belastningar och plötsliga riktningsförändringar, som är vanliga i robotrörelser. Dessutom är funktionen med låg motreaktion absolut kritisk i robotik. Varje lek eller lutning i växellådan skulle direkt översätta till felaktig positionering av robotens sluteffektor, vilket gör det omöjligt att utföra exakta uppgifter som svetsning, målning eller intrikat montering. Den höga vridstyvheten hos en planetväxellåda bidrar också till robotens övergripande styvhet och repeterbarhet. I en robotarm används flera växellådor vid varje fog, och deras kumulativa prestanda bestämmer robotens noggrannhet. Av denna anledning är att välja en växellåda av hög kvalitet en investering i robotsystemets totala prestanda och tillförlitlighet. Växellådan gör det möjligt för roboten att utföra komplexa, repeterbara uppgifter med hastighet och precision, vilket gör den till en viktig del av modern industriell automatisering.
Medan ett brett utbud av standardväxellådor finns tillgängliga på marknaden, har vissa applikationer unika krav som inte kan uppfyllas av produkter utanför hyllan. I sådana fall Anpassad planet för hög vridmoment är den perfekta lösningen. En anpassad växellåda är utformad och tillverkad för att uppfylla de exakta specifikationerna för din applikation. Detta kan bero på unika rymdbegränsningar, ett icke-standardmotorgränssnitt, ett krav på ett mycket specifikt växelförhållande eller behovet av en växellåda som kan fungera under extrema miljöförhållanden, såsom höga temperaturer, vakuum eller frätande miljöer. Att arbeta med en tillverkare på en anpassad lösning säkerställer att alla aspekter av växellådan - från materialen som används till växelgeometri - är optimerade för dina specifika behov. Detta kan leda till betydande förbättringar i effektivitet, livslängd och övergripande systemprestanda. Även om den initiala investeringen för en anpassad växellåda kan vara högre, överväger de långsiktiga fördelarna när det gäller tillförlitlighet och minskade underhållskostnader ofta den initiala kostnaden. Här är en jämförelse för att hjälpa dig att bestämma:
| Aspekt | Standardväxellåda | Anpassad växellåda |
| Tillgänglighet | Lätt tillgängligt från lager eller med korta ledtider. | Kräver en designfas och tillverkningstid, med längre ledtider. |
| Kosta | Generellt lägre kostnad på grund av massproduktion. | Högre initialinvesteringar, men kan vara mer kostnadseffektiva på lång sikt på grund av överlägsen prestanda och livslängd. |
| Prestanda | Uppfyller allmänna krav, men kanske inte är optimerade för din specifika applikation. | Perfekt optimerad för din specifika applikation, ofta med överlägsen prestanda när det gäller effektivitet, precision och hållbarhet. |
| Flexibilitet | Begränsat till tillgängliga konfigurationer och tekniska specifikationer. | Hög grad av frihet i design, vilket möjliggör unika storlekar, förhållanden och material. |
Valet av a planetar i hög vridmoment är ett kritiskt steg i utformningen av alla högpresterande system. Genom att förstå de viktigaste parametrarna som vridmoment, motreaktion och växelförhållande kan du fatta ett informerat beslut som kommer att påverka ditt systems tillförlitlighet och effektivitet avsevärt. Oavsett om du letar efter en standardlösning eller en beställnings- planetar i hög vridmoment , samarbete med en expert kan se till att du hittar den perfekta matchen för dina behov. En väl vald växellåda är en investering i prestanda, precision och livslängd i din applikation.
